 КОМПОНЕНТЫ

Алюминиевая колонка

Напольная и верхняя плита

Блок клемм 16 мм2

Крепеж стандартных элементов

Крепеж напольной плиты, включая вставки







 ОСОБЕННОСТИ

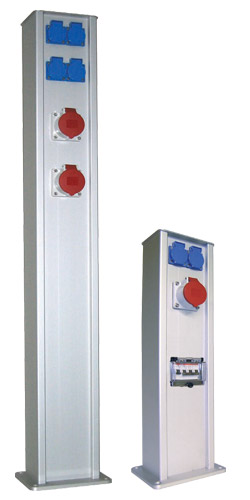

  • Многосторонние распределительные колонки GAS 160 позволяют размещать элементы со всех четырех сторон.
  • Крепление к потолку до 6 м высотой, в отверстие или на кронштейн, в зависимости от требований заказчика.
  • Стандартное крепление на плиту с блоком клемм 16 мм2
  • Опциональное исполнение для крепления к потолку, закрытый алюминиевый профиль с технологией вертикального соединения позволяет подводить питание и с потолка, и от пола. Профиль гарантирует высокий уровень прочности и защиту всех компонентов на время службы.
  • Колонки могут использоваться как внутри помещений, так и на открытом воздухе, предусмотрен класс защиты IP54.
  • Разделительные перегородки для разделения электрических цепей.

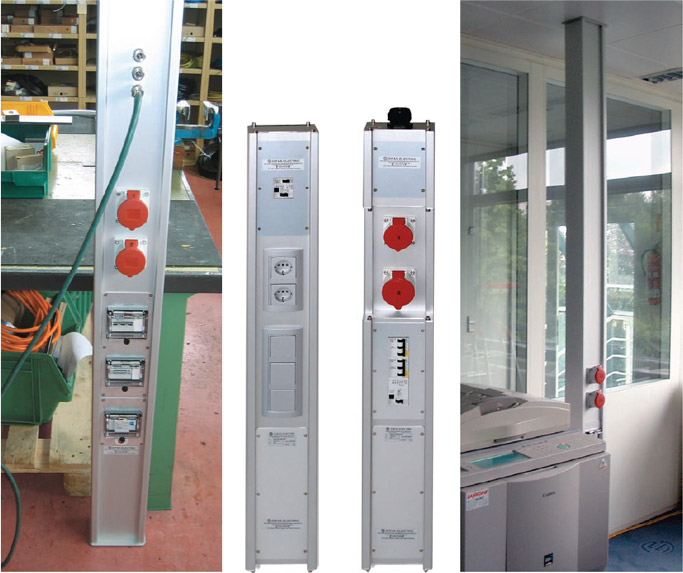

  • В магазинах и демонстрационных залах алюминиевые колонки идеальны для подачи энергии, с возможностью подачи сжатого воздуха, установки низковольного и коммуникационного оборудования, дополнительных розеток CEE до 63 А и пр.
  • Привлекательный дизайн особенно популярен в офисах. Опционально возможно подключения кабелей данных и телефонов.
  • При установке на открытом воздухе, алюминиевые колонки часто оказываются лучшим выбором благодаря отсутствию коррозии и очень высокой прочности.
  •



     ВАРИАНТЫ ИСПОЛНЕНИЯ



    Высота Класс защиты  Ячейки
    сторона А / сторона B
    Обозначение
    200 IP20  2   GAS160-2-0200-A2
    200 IP54  2   GAS160-5-0200-A2
    200 IP20  2 2  GAS160-2-0200-A2/B2
    200 IP54 2 2  GAS160-5-0200-A2/B2

    300 IP20 2   GAS160-2-0300-A2
    300 IP54 2   GAS160-5-0300-A2
    300 IP20 2 2 GAS160-2-0300-A2/B2
    300 IP54 2 2 GAS160-5-0300-A2/B2
    300 IP20 3   GAS160-2-0300-A3
    300 IP54 3   GAS160-5-0300-A2
    300 IP20 3 3 GAS160-2-0300-A3/B3
    300  IP54  GAS160-5-0300-A2/B3

    500 IP20 3   GAS160-2-0500-A3
    500 IP54 3   GAS160-5-0500-A3
    500 IP20 3 3 GAS160-2-0500-A3/B3
    500 IP54 3 3 GAS160-5-0500-A2/B3
    500 IP20 5   GAS160-2-0500-A5
    500 IP54 5   GAS160-5-0500-A5
    500 IP20 5 5 GAS160-5-0500-A5/B5
    500 IP54 5 5 GAS160-5-0500-A5/B5

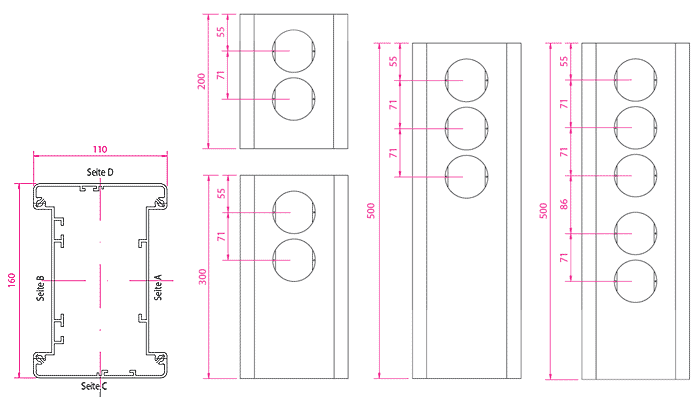

     РАЗМЕРЫ





     ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    Материал

    Анодированный алюминий

    Крепеж из нержавеющей стали (V2A)



    Класс защиты

    IP20 - без влагозащиты

    IP54 - брызгозащита



    Размеры

    Закрытый алюминиевый профиль 160 х 110 мм

    Высота до 6 м, по требованию заказчика

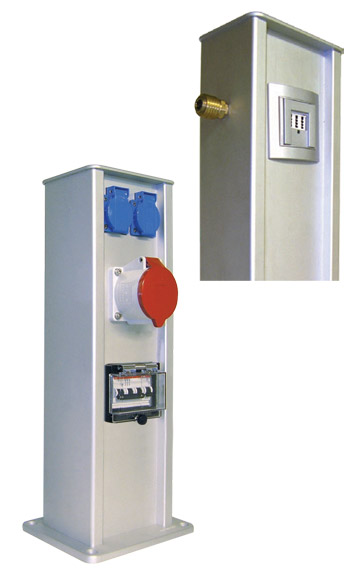

    Оснастка

    Компоненты могут располагаться со всех четырех сторон по требованию заказчика

    - две стороны: стандартные блоки (стороны А и B)

    - две стороны: стандартные розетки CEE (стороны А и B)

    - предохранители: защита линий электропитания, защита от остаточного тока (сторона А)

    - подача воздуха: до двух разъемов 1/4" (сторона С)



    Цвет

    Серебристый анодированный

    Любой цвет RAL под заказ



    Клеммы

    до 16 мм2

    5 линий - L1, L2, L3, N, PE

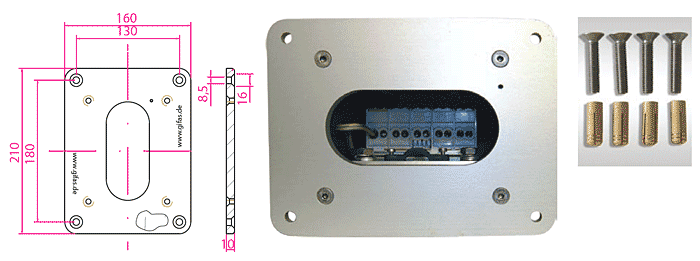

    Крепеж

    4 винта DIN 7991.M8.40.VA
    4 латунных вставки

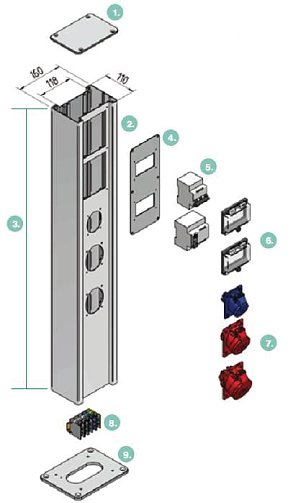

    Оcнование с крепежом







    1 – пластина крышки
    2 – корпус из алюминия
    3 – высота устанавливается по запросу заказчика
    4 – панель
    5 – защитные элементы
    6 – защитный колпачок
    7 – компоненты согласно запросу заказчика
    8 – клеммная колодка
    9 – плита основания

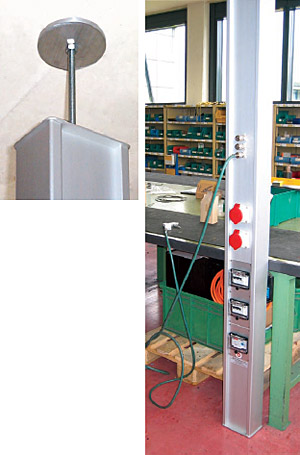

     КРЕПЛЕНИЕ К ПОТОЛКУ



    Основание не соединено с полом

    Снижается риск перегрева



    Компонениы подвеса

    Алюминиевая пластина

    Болты М12

    Шайбы





     Переходник для крепления к фальш-потолку или фальш-полу







     МОНТАЖНЫЕ ОТВЕРСТИЯ





    Тип 1

    Стандарт 10/16 А, 230 В

    Розетки ТАЕ





    Тип 2

    Стандарт 10/16 А, 230 В
    (встраиваемые стеновые розетки)





    Тип 3

    Розетки защищенными и защитной крышкой





    Тип 4

    Розетка CEE 5х16 А, 400 В

    Розетка CEE 5х32 А, 400 В









     РЕШЕНИЯ "ПОД ЗАКАЗ"
